网架的类型(1)

发布日期:2021-07-15 作者: 点击:

        网架的类型(1

进行网架结构的设计,首先要掌握他的构成原理及规律,进而在工程实践中根据各类网架

的特性及其力学特征进行合理的选型。国内外常用的几种网架,按其网格单元的组成方式及支承情况进行分类,作为网架结构选型设计时的参考。

1. 首先,按网格单元的组成分类

(1)平面桁架系网架

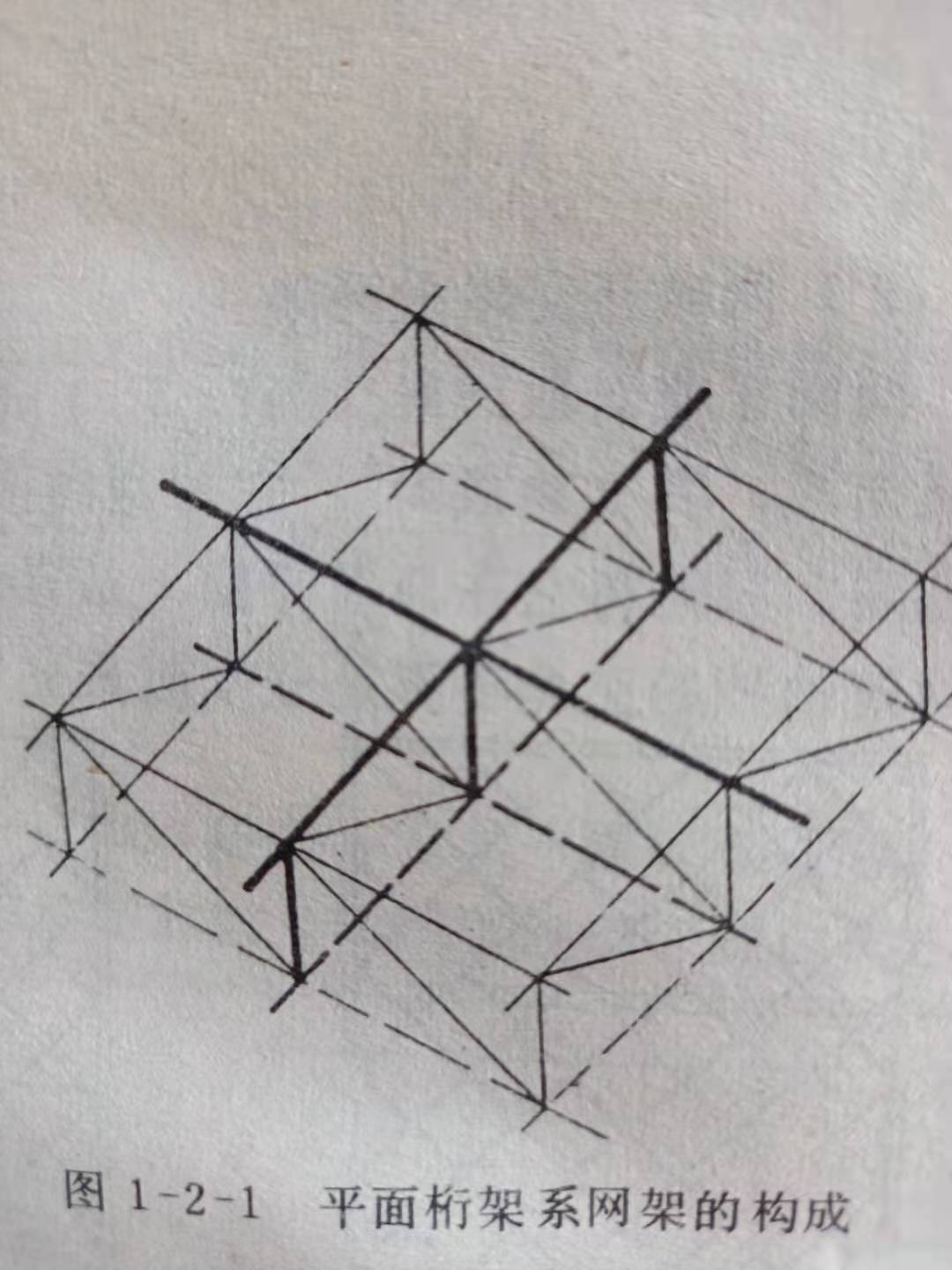

     平面桁架系网架是由平面桁架交叉组成,根据平面形状和跨度大小、建筑设计对结构刚度的要求等情况,网架可由两向平面桁架或三向桁架交叉而成。如下图所示




从图中可由看出,这类网架上下弦杆的长度相等,而且其上下弦杆和腹杆位于同一垂直平面内。在各向平面桁架的交点处(即节点处)有一根共用的竖杆。连接上下弦节点的腹杆的倾斜方向应布置成使杆件受拉,这样受力比较有利

根据上述原来,结合下部结构 具体条件,有四种平面桁架系网架可供选择

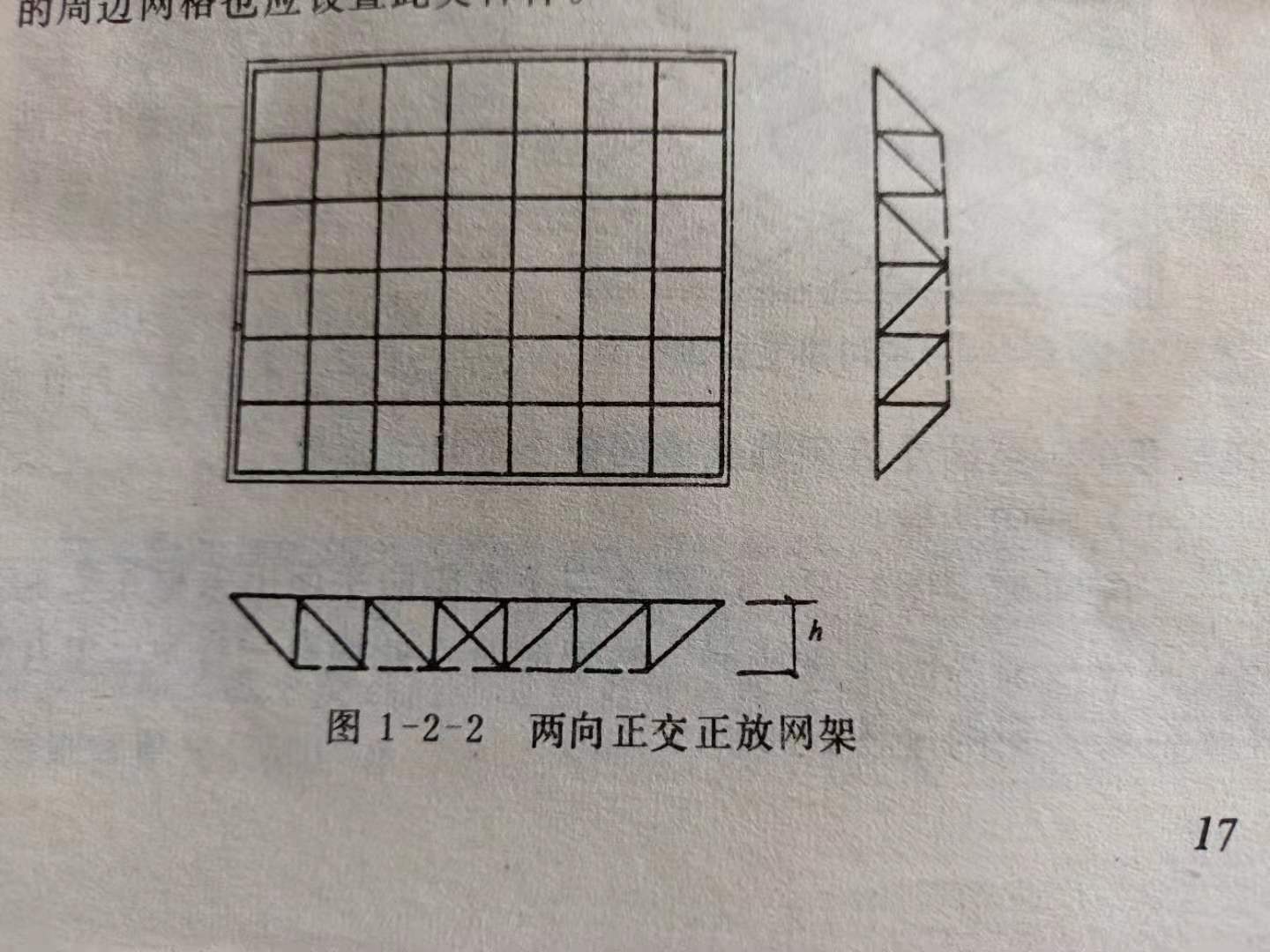

1) 两向正交正放网架

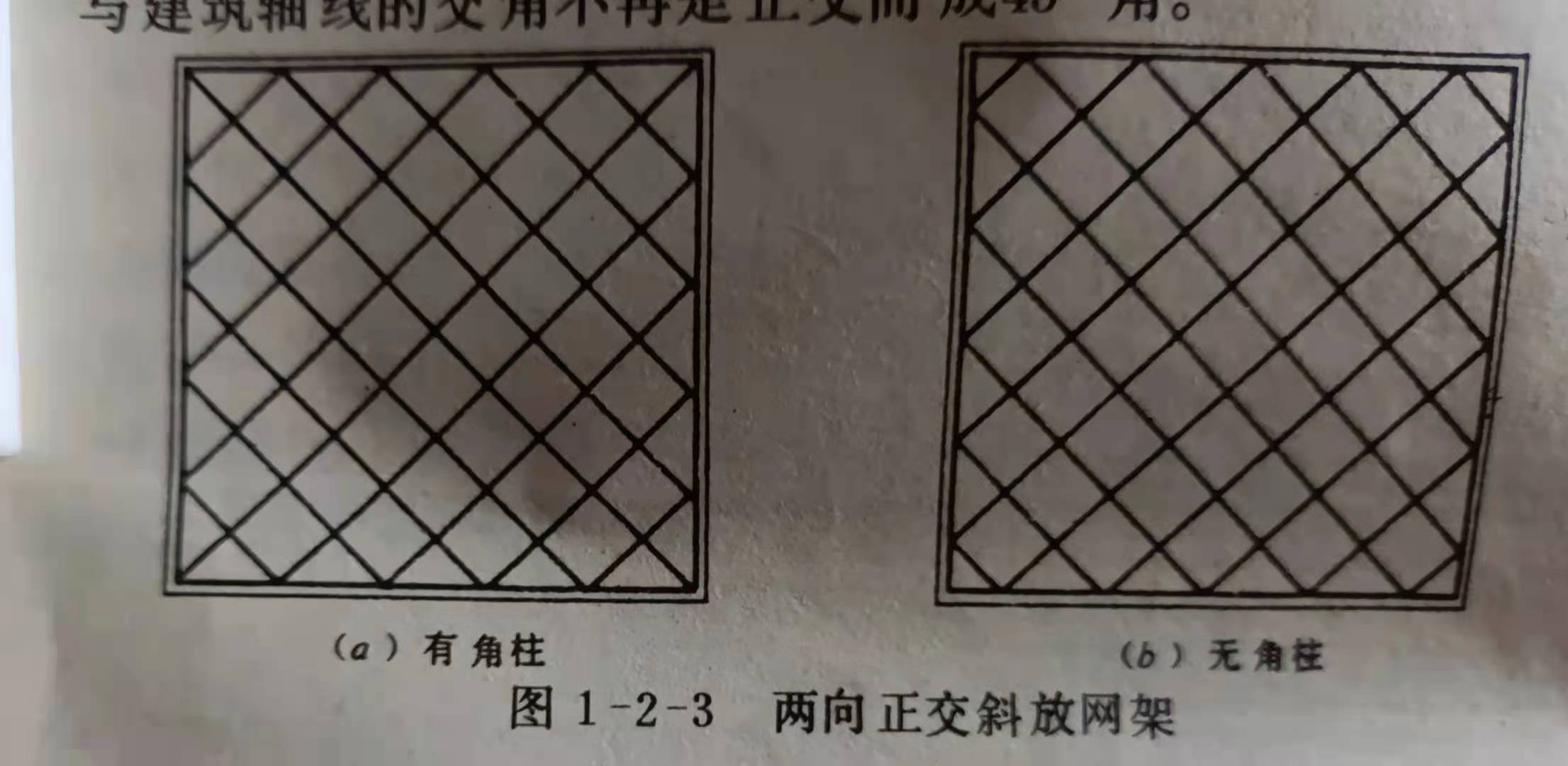

2)两向正交斜放网架

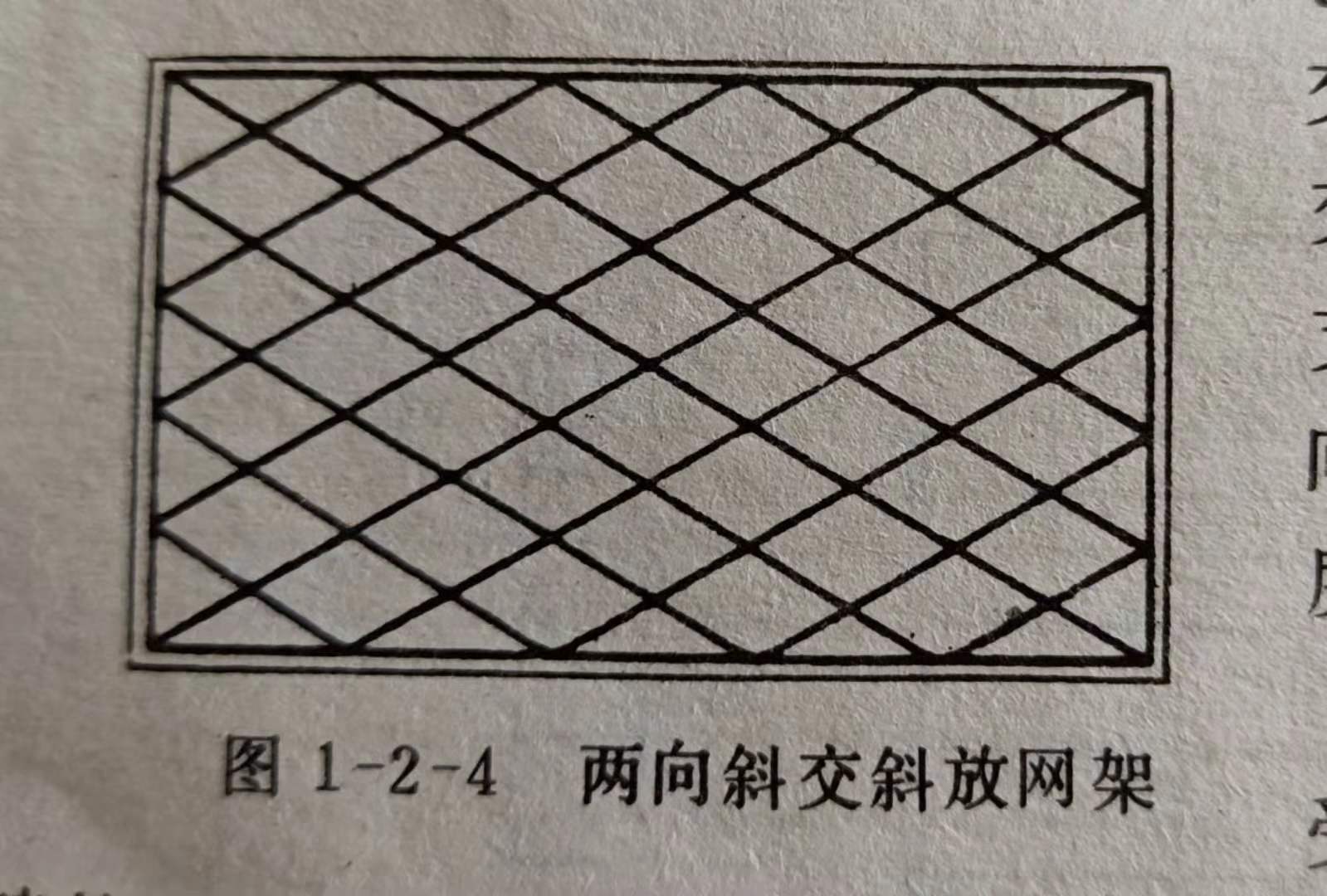

3)两向斜交斜放网架

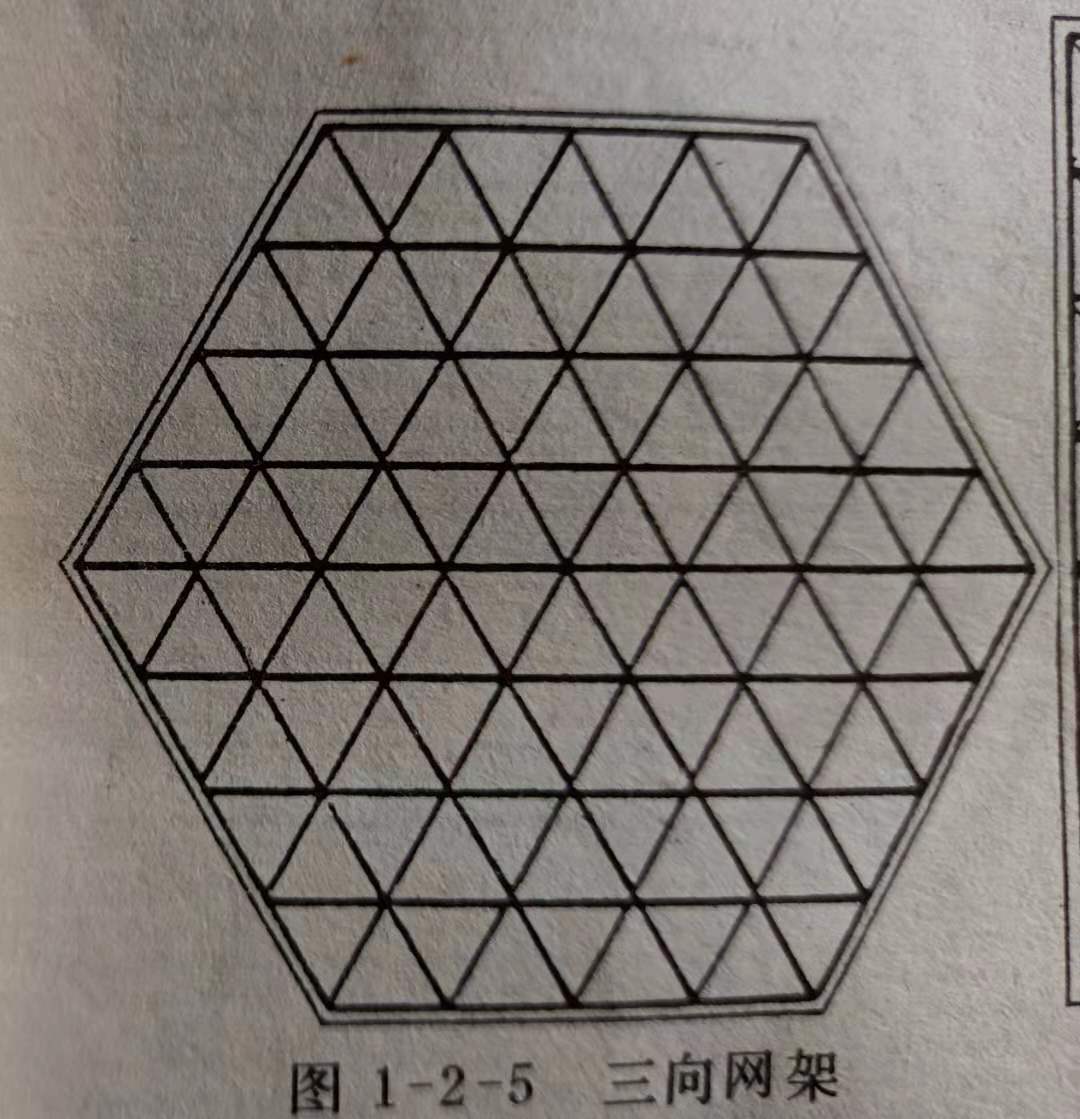

4)三向网架

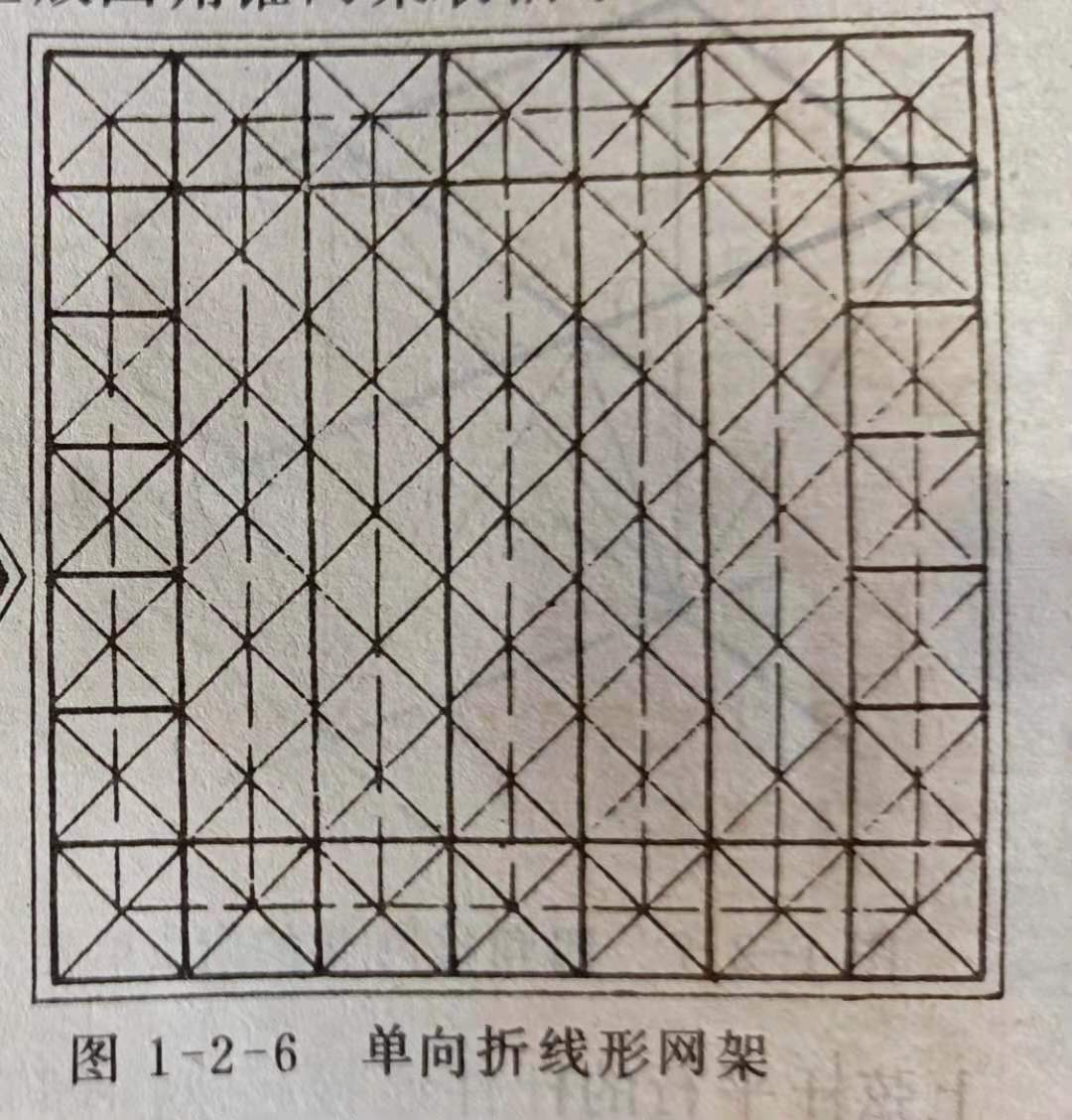

5)单向折线形网架
